تبادل اطلاعات Revit و Excel دو نیاز متفاوت را پوشش می‌دهد: تهیه گزارش برای بررسی و برگرداندن داده ویرایش‌شده به مدل. این دو مسیر نباید با هم اشتباه شوند. ممکن است یک دفتر فقط جدول فضاها را برای مدیر پروژه بخواهد؛ دفتر دیگر بخواهد مقدار یک پارامتر را از فهرست تأییدشده وارد کند. پیش از انتخاب افزونه یا ساخت گراف، همین هدف و مسئول تأیید داده را مشخص کنید.
خروجی Schedule چگونه به Excel می‌رسد؟
طبق راهنمای خروجی Schedule در Revit 2026، می‌توان داده جدول را به فایل متن جداشده صادر کرد و آن را در برنامه صفحه‌گسترده باز کرد. مسیر معرفی‌شده از نمای Schedule و سپس File، Export، Reports و Schedule می‌گذرد. هنگام خروجی، سرستون‌ها، ردیف‌های گروه‌بندی، جداکننده فیلد و علامت محصورکننده متن قابل تنظیم‌اند.
بازشدن خروجی در Excel به معنی ایجاد اتصال زنده نیست. ویرایش یک سلول در فایل خروجی، به‌خودی‌خود پارامتر مدل را تغییر نمی‌دهد. برای بازگشت داده باید ابزار یا فرایندی جداگانه تعریف شود که ردیف را به عنصر درست وصل کند، اجازه نوشتن داشته باشد و موارد نامعتبر را گزارش دهد. روش مناسب به نسخه نرم‌افزار، نوع پارامتر و ساختار مدل وابسته است.
ابتدا مسیر مناسب را انتخاب کنید

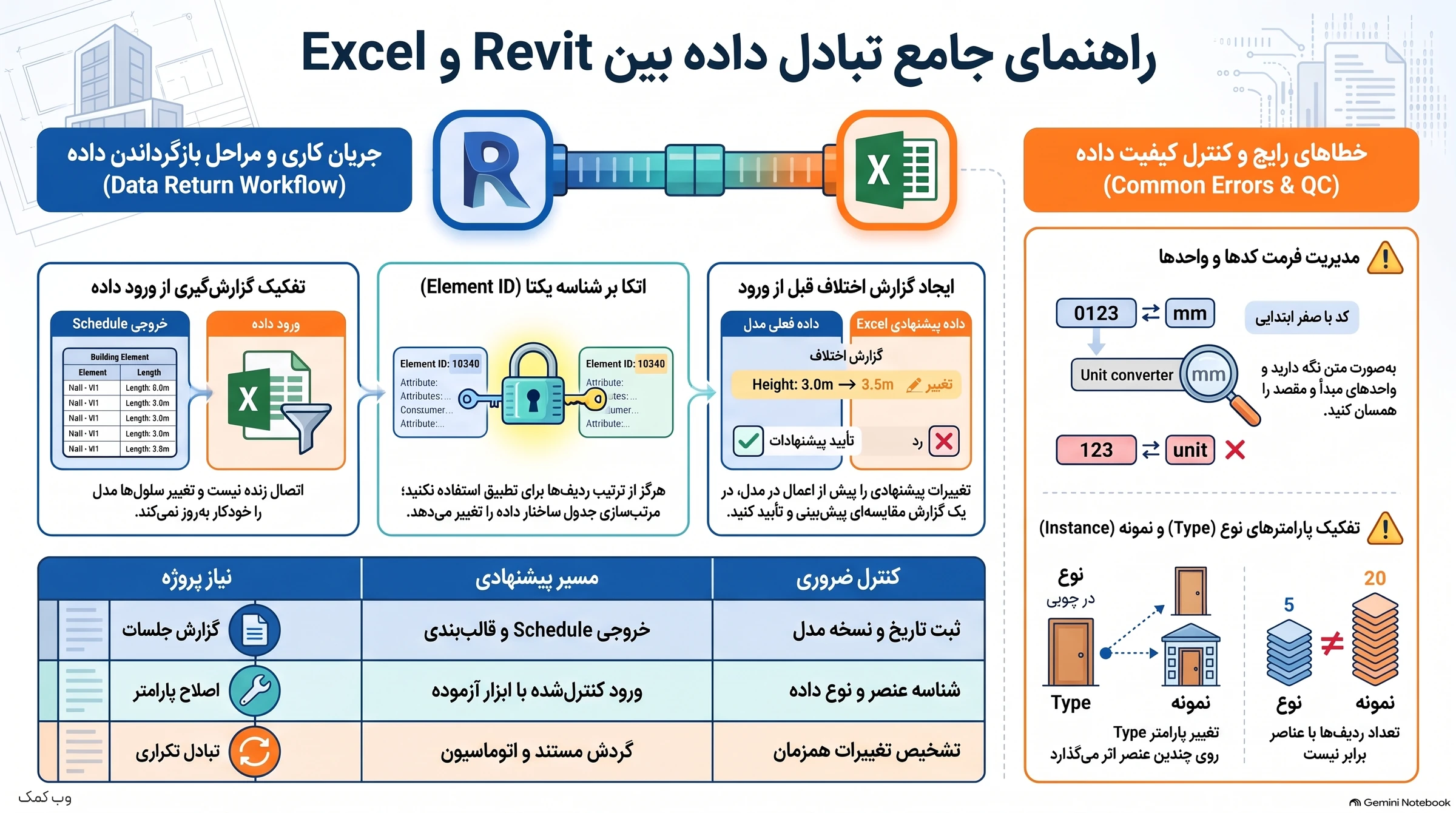

| نیاز دفتر | مسیر پیشنهادی | کنترل ضروری |
|---|---|---|
| گزارش برای جلسه | خروجی Schedule و قالب‌بندی جدول | تاریخ و نسخه مدل روی گزارش |
| یافتن داده ناقص | خروجی خواندنی و فهرست استثناها | تعریف فیلد الزامی و دامنه عناصر |
| اصلاح یک پارامتر مشخص | ورود کنترل‌شده با ابزار آزموده | شناسه عنصر، نوع داده و تأیید تغییر |
| تبادل تکرارشونده | گردش مستند با گزارش اختلاف | تشخیص تغییر هم‌زمان و مالک هر فیلد |
برای گزارش یک‌باره، راه‌اندازی اتصال دوطرفه ممکن است هزینه نگهداری غیرضروری بسازد. در مقابل، تکرار کپی و چسباندن برای صدها ردیف هم راهکار قابل اتکایی برای ورود داده نیست. ابتدا تعداد دفعات، حجم داده، حساسیت تغییر و زمان کنترل انسانی را ثبت کنید؛ سپس درباره اتوماسیون تصمیم بگیرید.
ستون شناسه و قرارداد داده را جدی بگیرید
ترتیب ردیف‌ها شناسه نیست. اگر کاربر جدول را مرتب کند، ردیف هفتم دیگر لزوماً همان عنصر قبلی نیست. برای ورود دوباره، روش شناسایی عنصر باید همراه با هویت مدل تعریف شود. نام اتاق، شماره در یا توضیح آزاد فقط وقتی کلید قابل اتکا هستند که یکتایی و ثبات آن‌ها در دامنه کار کنترل شده باشد. ستون کلید را از ویرایش روزمره جدا کنید.
در قرارداد هر ستون بنویسید: نام پارامتر مقصد، نوع مقدار، واحد، اجازه خالی‌بودن، مقادیر مجاز و مسئول آن. به‌خصوص تفاوت پارامتر مربوط به یک نمونه و پارامتر مربوط به نوع را روشن کنید. تغییر مقدار نوع ممکن است روی چند نمونه اثر بگذارد؛ بنابراین شمار ردیف‌های فایل همیشه با شمار عناصر تحت تأثیر برابر نیست.
پنج خطای رایج در فایل واسط
- ازبین‌رفتن صفر ابتدای کد: فیلدهایی مثل 0012 را در فرایند ورود به‌صورت متن نگه دارید و نتیجه را کنترل کنید.
- اختلاف واحد: عدد بدون واحد مبهم است. واحد خروجی و واحد مورد انتظار مقصد باید مشخص و تبدیل آن آزموده باشد.
- ردیف جمع یا گروه‌بندی: عنوان گروه و جمع کل را با عنصر مدل اشتباه نگیرید؛ قالب تبادل را از گزارش نمایشی جدا کنید.
- جداکننده و متن فارسی: قبل از پردازش، تعداد ستون‌ها، خوانایی حروف فارسی و وجود ویرگول یا خط جدید داخل متن را بررسی کنید.
- فایل قدیمی: نام پروژه کافی نیست. نسخه یا تاریخ مبنا را ثبت کنید و اگر مدل بعد از خروجی تغییر کرده، ورود را تا بررسی اختلاف متوقف کنید.

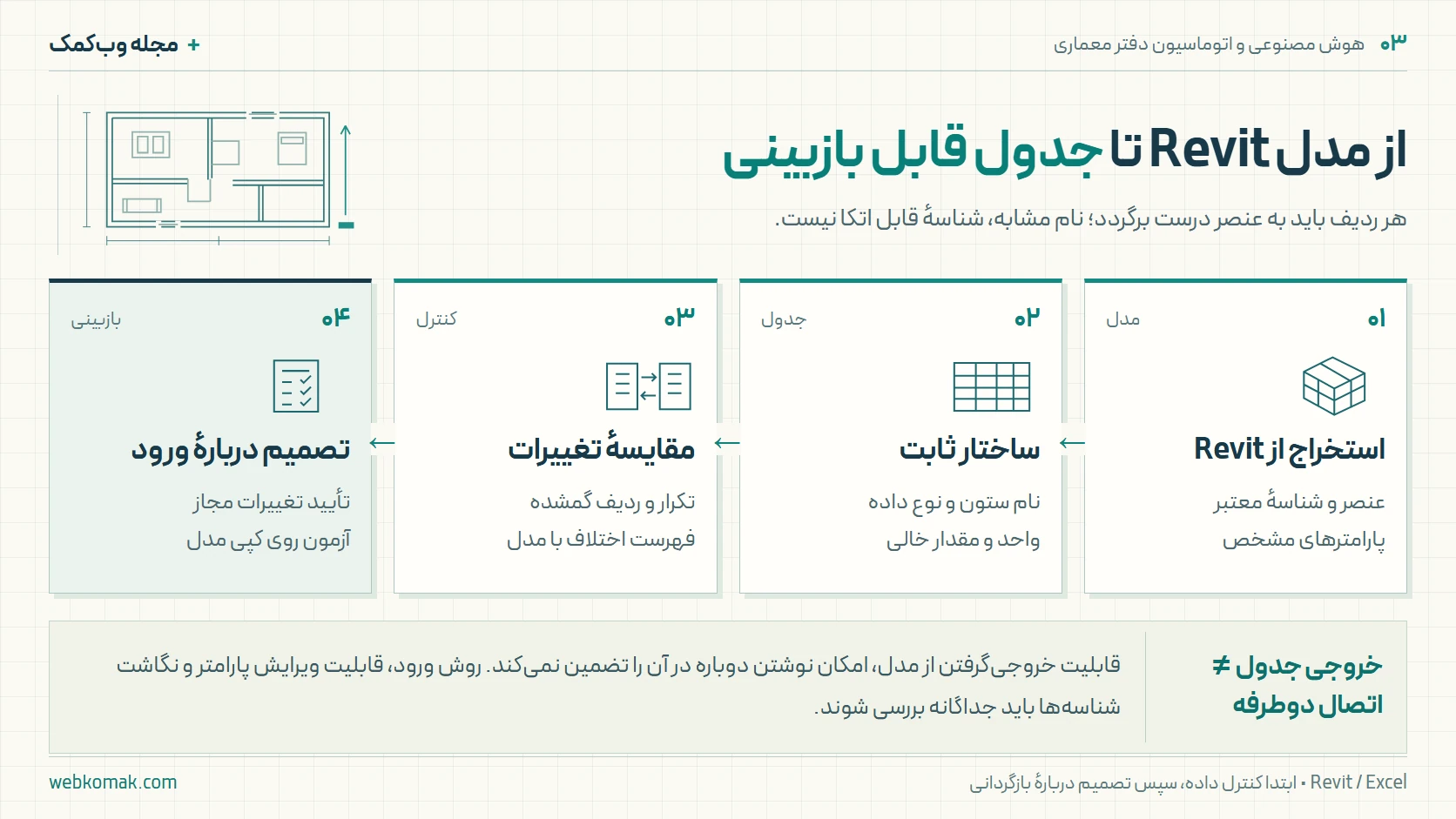

بازگشت داده را با گزارش اختلاف انجام دهید
پیش از هر ورود، یک گزارش پیشنهادی شامل شناسه عنصر، مقدار فعلی، مقدار پیشنهادی و دلیل رد یا قبول بسازید. مسئول مدل بتواند تغییرها را پیش از نوشتن ببیند. ابتدا روی کپی کنترل‌شده و مجموعه کوچک آزمایش کنید؛ بعد از اجرا هم داده از مدل دوباره خوانده شود و با انتظار مقایسه شود. سلول خالی نباید بدون قرارداد روشن، دستور حذف مقدار تلقی شود.
در یک مثال کاملاً فرضی، مسئول دفتر نام فضاها را در جدول اصلاح می‌کند. دو ردیف کلید تکراری دارند و یک ردیف به عنصر حذف‌شده اشاره می‌کند. فرایند مناسب این سه مورد را در گزارش خطا نگه می‌دارد و آن‌ها را به ردیف‌های دیگر نسبت نمی‌دهد. فقط تغییرهای تأییدشده و قابل تطبیق اعمال می‌شوند. این سناریو معیار آزمون است و از پروژه واقعی مشتری گرفته نشده است.
چه زمانی توسعه اختصاصی توجیه دارد؟
وقتی تبادل تکرار می‌شود و قواعد آن ثابت‌اند، می‌توان مسیر مناسب را با متخصص مدل بررسی کرد. برای نمونه، Autodesk امکان خروجی Schedule از API را مستند کرده است. این قابلیت فقط بخشی از راهکار است؛ اعتبارسنجی، تطبیق ردیف‌ها، بازگشت داده و پذیرش فنی طراحی جداگانه می‌خواهند.
در ارزیابی اتوماسیون دفتر معماری می‌توان جریان دریافت فایل، ارجاع برای تأیید و ثبت نتیجه را تعریف کرد. برای بخش تخصصی Revit، پیش از تعهد اجرا باید سازگاری فنی و مسئول کنترل مدل روشن شود. زمان ورود، زمان بازبینی و تعداد ردیف‌های ناموفق معیارهای مفید پایلوت هستند؛ صرف تولید فایل خروجی، نشانه موفقیت کل گردش نیست.
پرسش و پاسخ
روش معرفی‌شده در مستندات Revit 2026 داده را به متن جداشده صادر می‌کند که در صفحه‌گسترده قابل استفاده است. این خروجی به‌خودی‌خود اتصال زنده یا دوطرفه ایجاد نمی‌کند.
خیر. فقط فیلدهایی که نگاشت مشخص، مقدار معتبر و امکان نوشتن دارند باید وارد شوند. فیلدهای محاسباتی، فقط‌خواندنی، کلیدها و پارامترهای نوع نیازمند بررسی جداگانه هستند.
مرتب‌سازی، حذف و اضافه‌کردن ردیف ترتیب جدول را تغییر می‌دهد. تطبیق باید با کلید معتبر عنصر و هویت مدل انجام شود؛ ردیف نامشخص باید برای بررسی کنار گذاشته شود.
یک فیلد محدود در مجموعه کوچکی از عناصر، همراه چند حالت خطا، انتخاب مناسبی است. ابتدا گزارش خواندنی، سپس ورود روی کپی کنترل‌شده و در پایان بازخوانی از مدل انجام شود.
